产品介绍

多普勒流量模体

Doppler 403™ & Mini-Doppler 1430™ Flow Phantoms

可靠的，可重复的系统速度测试
• 协同设计，更好地满足您的需求
• 从储存到使用不超过10秒

专有多频率HE凝胶™

恒流和脉动流模式

坚固耐用，自给自足，电池供电

非常适合心脏病学和肌肉骨骼(MSK)应用

轻巧便携 (<10 lbs / 4.6 kg)

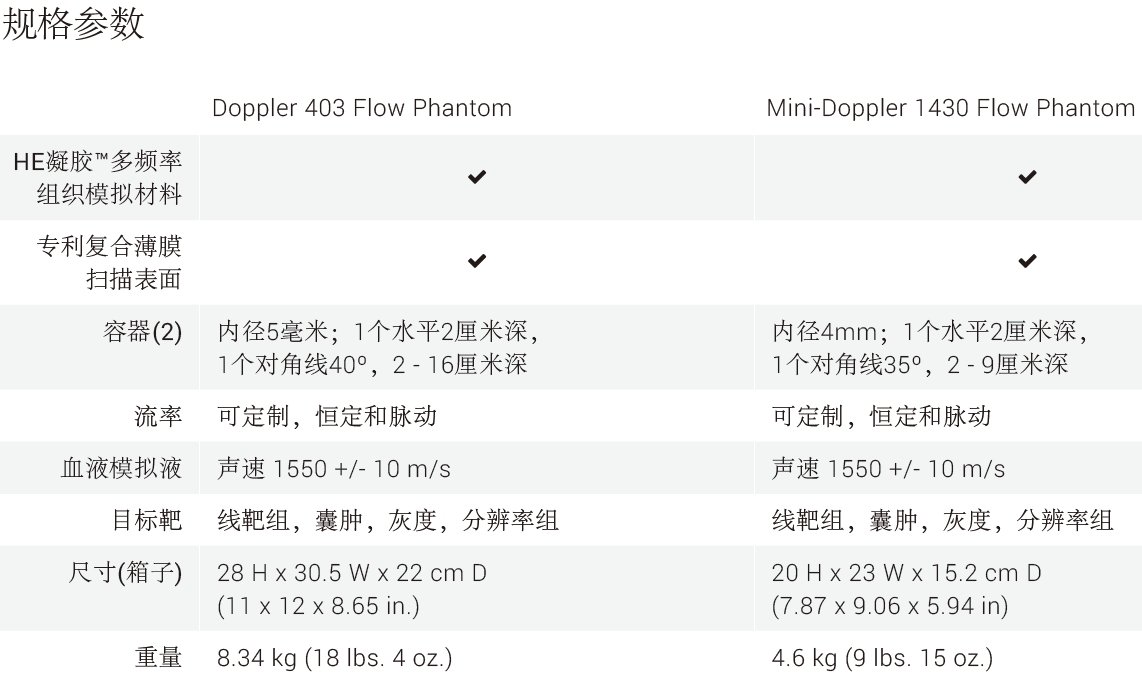

产品概述产品特点产品参数示意图附件

多普勒403和Mini多普勒1430流量模体

可靠的，可重复的系统速度测试

除流量部分外，还包含sono403多功能模体

测量参数:

• 系统流速

• 图像均匀性

• 工件检查

• 轴向和横向分辨率

• 水平和垂直距离

• 盲区

• 渗透深度

• 信噪比

• 无回声和回声质量分辨率

• 灰度对比度分辨率

• 测量精度

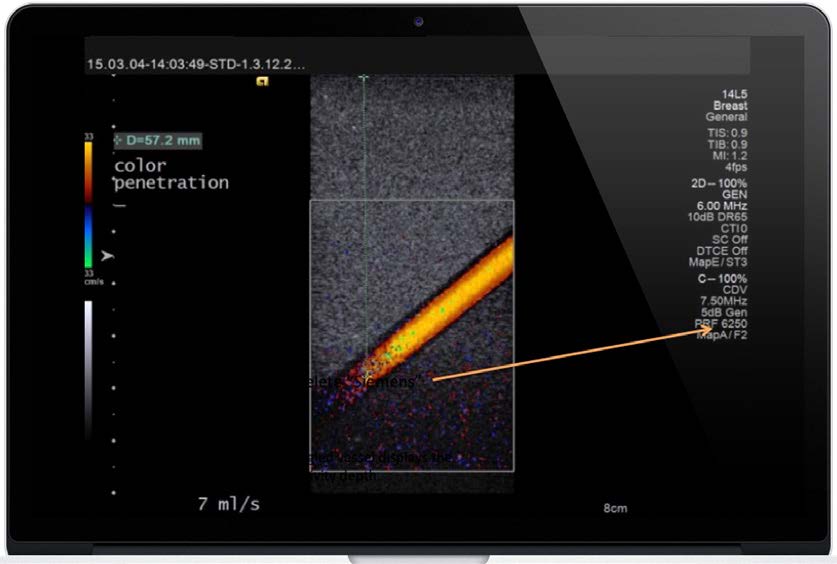

扫描角度容器显示颜色流动敏感深度

模体上的体积流量设置支持可靠的系统速度测试

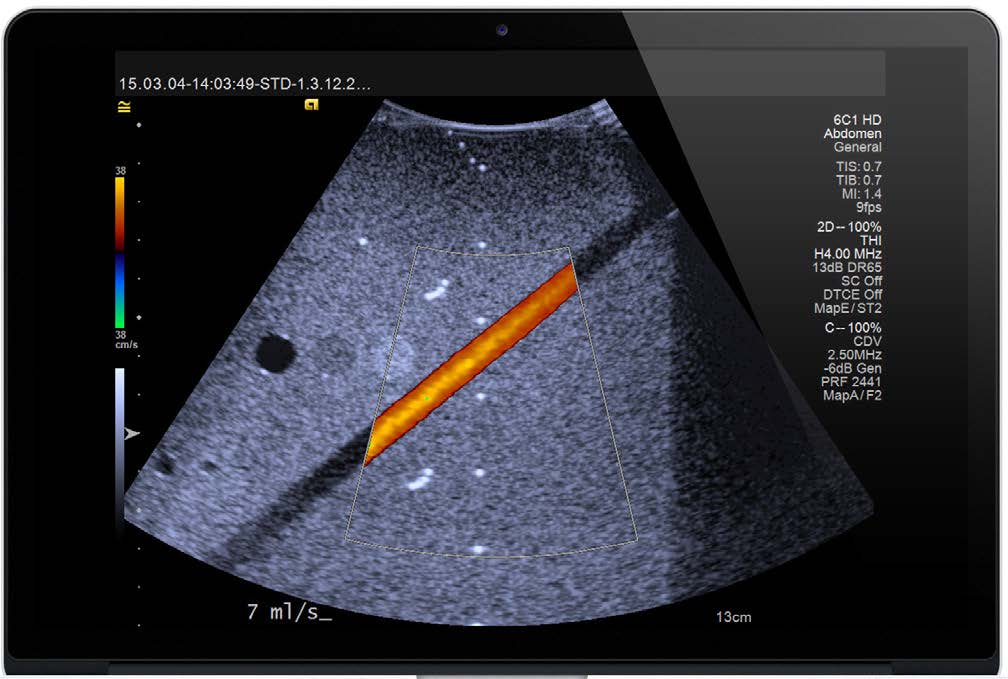

Doppler 403 Flow Phantom 用多普勒403流量模体对多普勒彩色流速测量进行了测试。

横断面图像显示在流量管中心的最高速度。这表示层流抛物线流的测量。

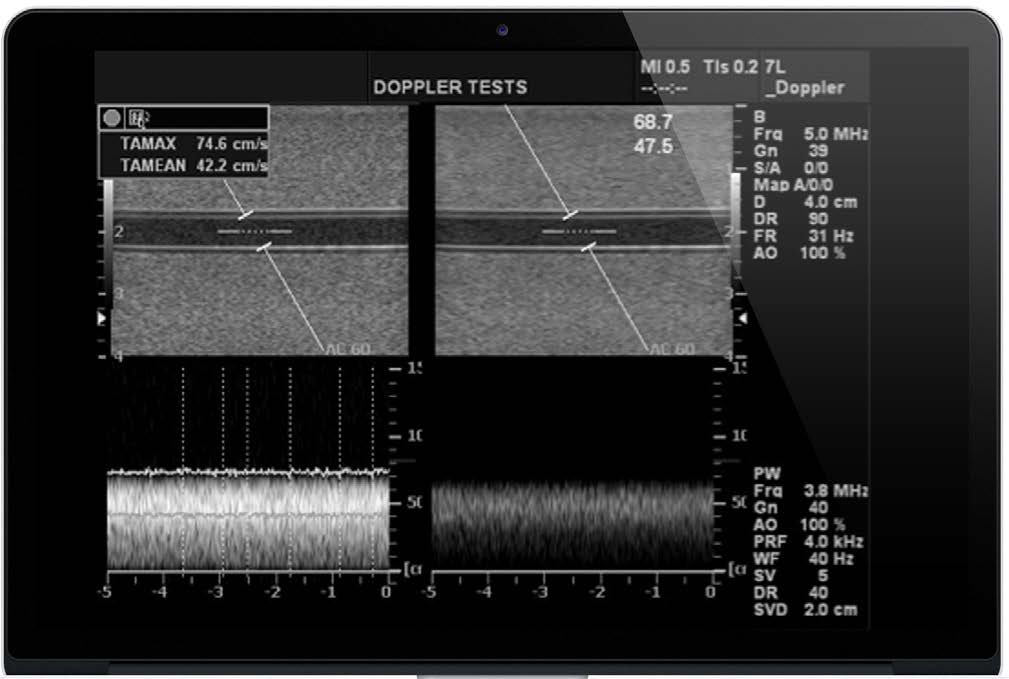

• 精确的脉冲流模式，可靠地测试系统速度

• HE (高当量)凝胶™已获得patent并经过验证

- 帮助确保所有换能器和系统设置在2 to 18 MHz的整个频率范围内进行充分测试

- 8 MHz以上的衰减对频率的响应支持精确的轴向分辨率和代表人体组织的穿透深度

•多普勒超声质量保证参考标准

•层流和抛物线流(速度相关)

•包括Sono换能器支架

•新型血液模拟液配方

•不需要购买或储存血液模拟液

•粘度增加，雷诺数降低

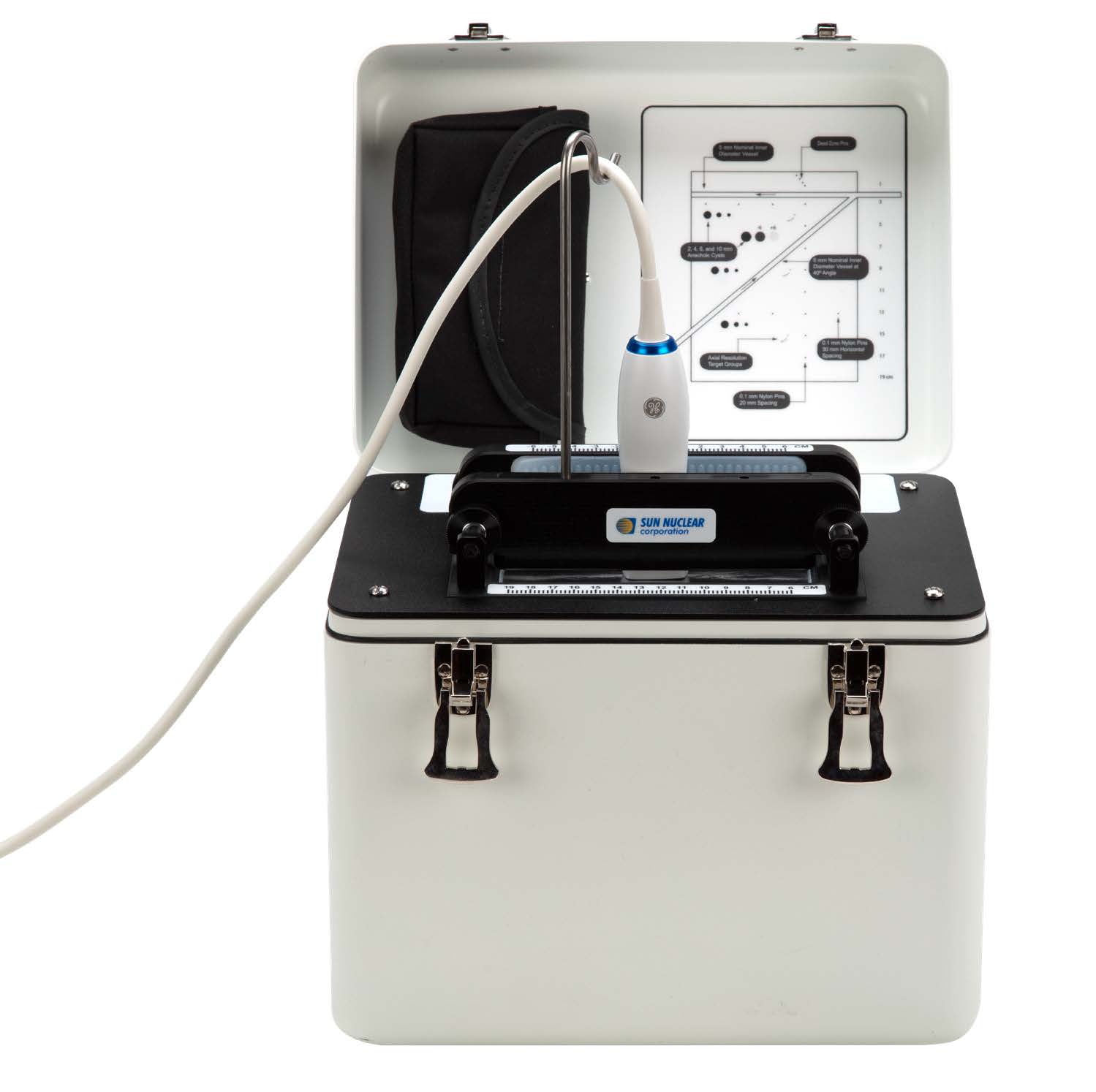

Doppler 403™ Flow Phantoms

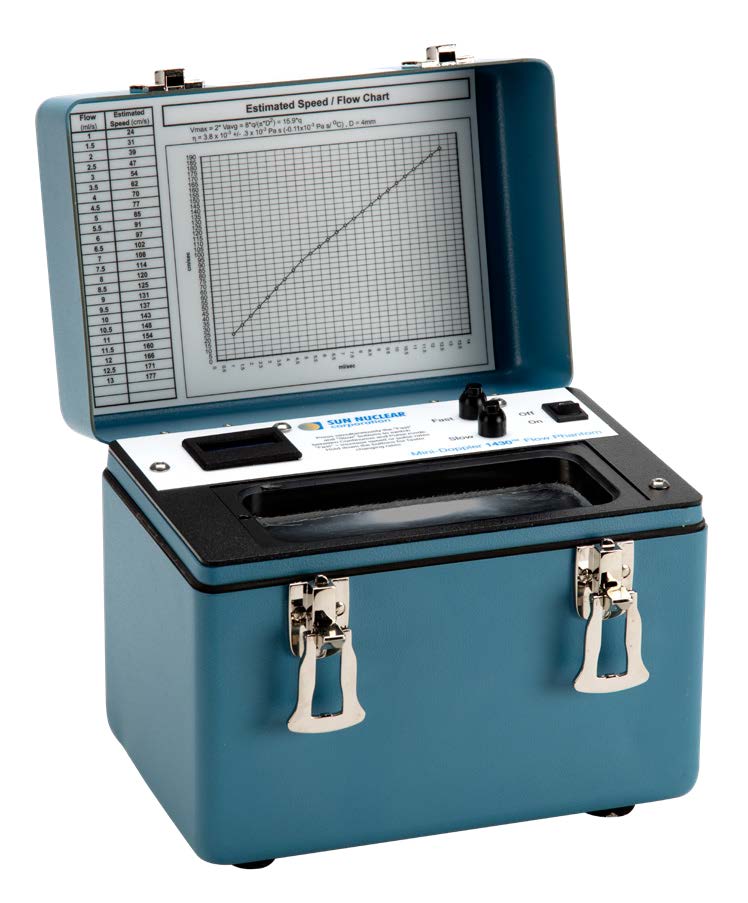

Mini-Doppler 1430™Flow Phantoms

Sono换能器支架Sono换能器支架配件适合所有Gammex超声模体，包括Sono家族和多普勒流量模体。

•将传感器放置在支架的精确位置，以便随着时间的推移进行重复性测试

•用电缆钩支撑换能器电缆

注：

¹ Browne, J., Ramnarine, K., Watson, A., Hoskins, P., Assessment of the Acoustic Properties of Common Tissue-mimicking Test Phantoms. Ultrasound in Medicine and Biology, Vol. 29 (7), pp. 1053-1060, 2003.
² Goldstein, A., The Effect of Acoustic Velocity on Phantom Measurements. Ultrasound in Medicine and Biology, Vol. 26, pp. 1133-1143, 2003.
3 An attenuation coefficient of 0.5 dB/cm/MHz represents healthy human liver tissue and 0.7 dB/cm/MHz represents fatty liver tissue.
4 Near-linear responses of attenuation with frequencies between 2 to 18 MHz support accurate axial resolution and penetration depth representative of human tissue.
