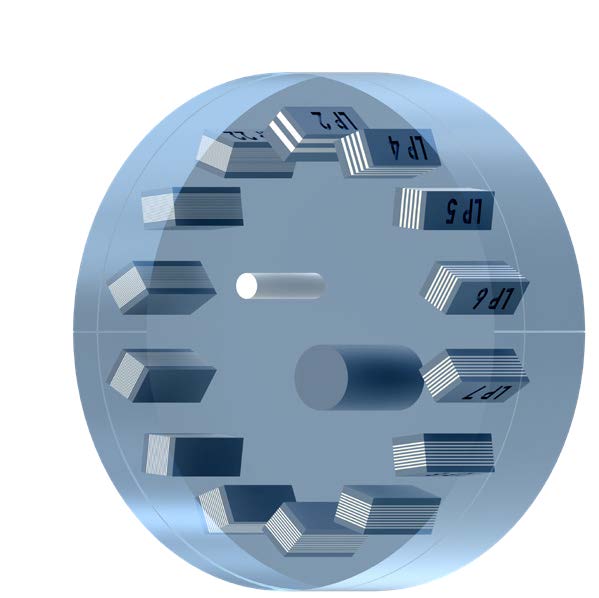

高对比度分辨率模块该模块
专为手动和自动分析设计,具有高分辨率的线对,易于可视化的大型3D模式,以及RapidCHECK软件强大的数据分析。
•所有线对目标面向45°径向线,以保持径向和周向分辨率之间的一致平衡
•最高分辨率线对达到 22 lp/cm,分辨率线对数2,4,5,6,7,8,9,10,12,14,16,18,20,22 lp/cm
•自动化设计:包括固体样品的分辨率材料,以在软件分析过程中获得准确的结果
•锌高对比度材料提供能见度,无需扫描仪反复查找

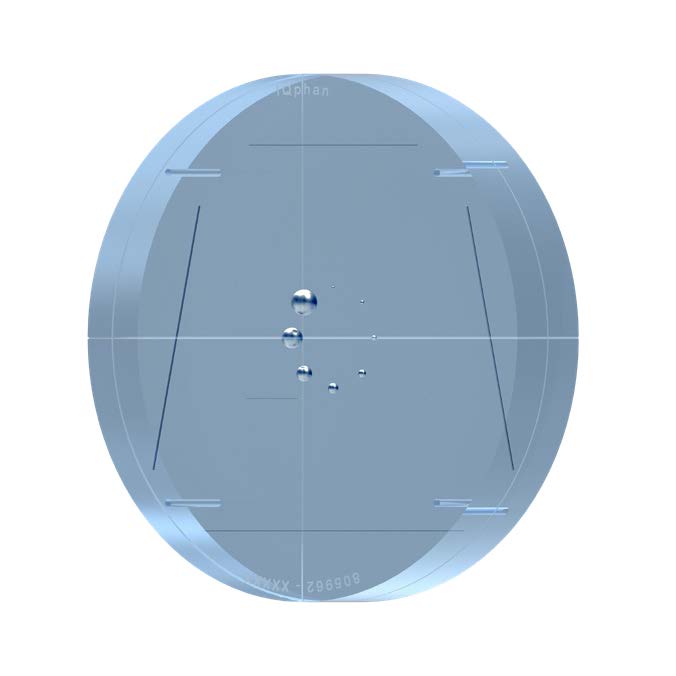

层厚灵敏度与几何评价模块
多种线斜坡材料和直径使该模块能够分析从诊断CT到CBCT和MVCT扫描仪的层厚厚度。
• 用两对相对的金属丝坡道测量切片厚度,一对较薄,一对较厚,一对钨丝,一对不锈钢丝
•一次性成像垂直线启用调制传输功能
•用一组8个亚克力球检查几何精度,直径1.0, 1.5, 2.0, 3.0, 4.0, 6.0, 8.0, 10.0 mm
•使用两种不同尺寸的BB进行MTF测量,直径0.18 mm &0.28mm
•适用广泛的CT系统,从诊断到放疗的CT范围
•包含MTF金属丝,垂直度5度,直径0.05mm

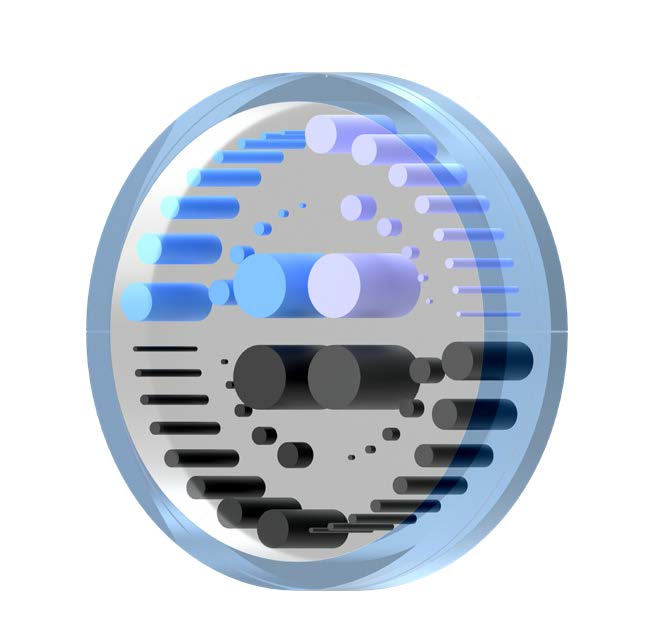

低对比度检测模块
这是个适用于放射治疗系统和诊断CT的低对比度测试模块。用0.3%和0.6%的对比度挑战高端CT系统。用1.0%和2.0%的人体相似对比度测试放射治疗CT系统,尺寸从2.0毫米到25.0毫米不等。
•评估四个不同对比度水平下的低对比度可检测能力:0.3%,0.6%,1.0%和2.0% (3 HU, 6 HU, 10 HU和20 HU)
•每个对比度水平的尺寸范围从2到25毫米
•基于低Z密度的对比
•四个精确制定的对比等级使用低Z材料的密度变化,以保持CT能量的一致性
均匀性模块
在我们的HE CT固体水材料里评估噪声和均匀性
•测量均匀性和噪声
•采用HE CT固体水,实现了跨越能量谱的水等效

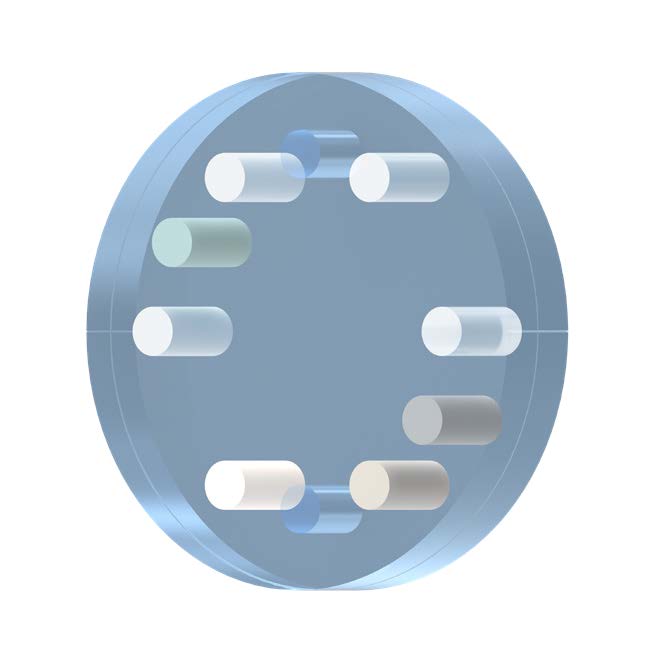

HU CT值模块
测试已知HU材料的一致性,测量扫描有效能量。
•包含10种共12 个材料样品:2个固体水,组织模拟内骨,组织模拟皮质骨,丙烯酸,聚苯乙烯,LDPE, PMP,特氟龙,缩醛树脂,2个空气
•材料包括组织模拟材料(TMMs)以及常用的塑料
•骨骼不仅仅是致密的塑料;TMM包括高z的材料,可以提高校准和有效的能量测量效果
