四维调强计划验证矩阵

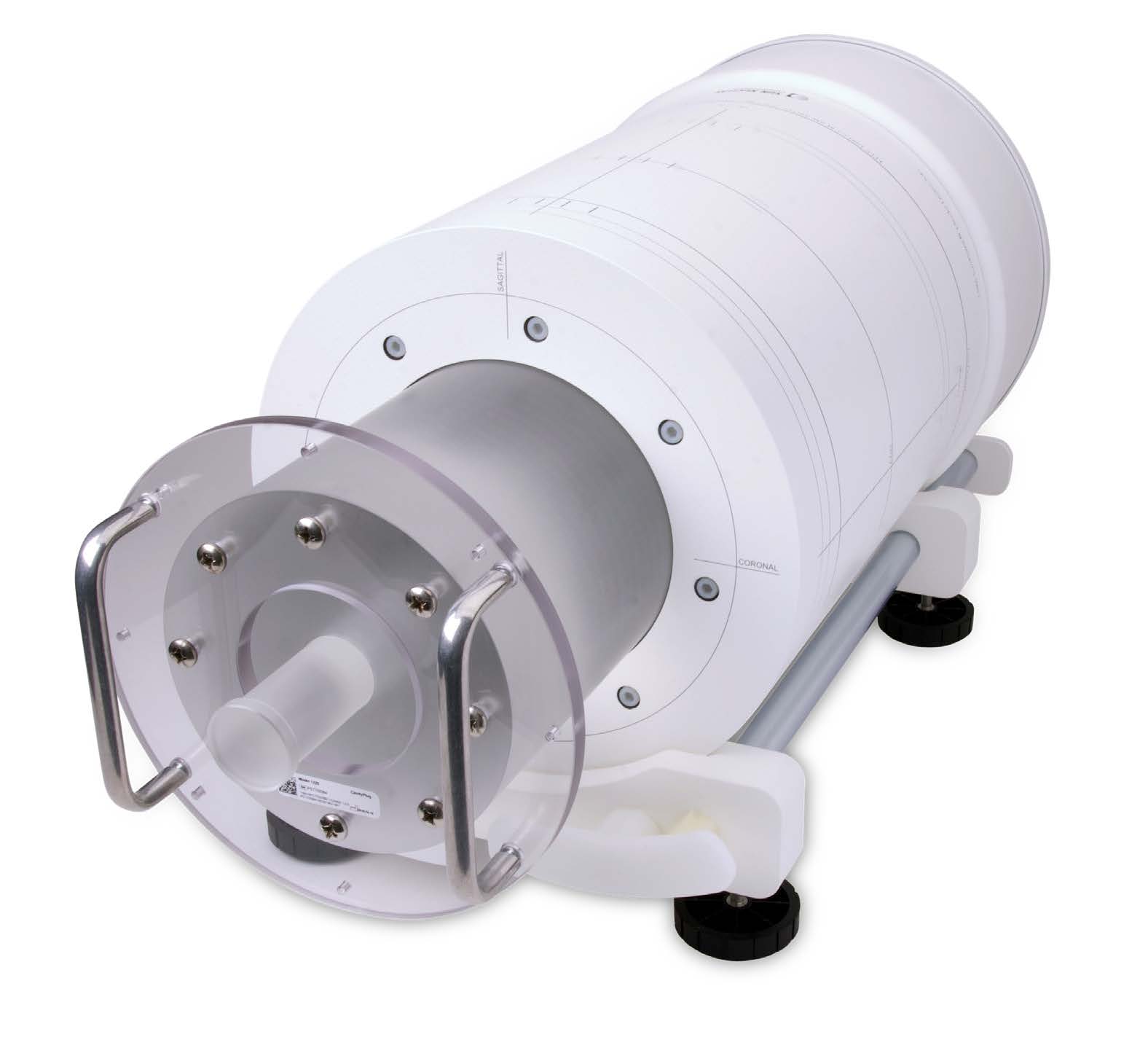

ARCCHECK
4D质量保证的解决方案

ArcCHECK是专门设计用于识别旋转计划及剂量输送误差的探测器阵列。它是以下应用的理想解决方案:用于 IMRT、VMAT、SBRT 和 MRgRT 的 4D 患者预处理 QA;包括瓦里安医疗系统、Halcyon™ 系统和 Ethos™ Therapy 等专业系统;以及安科锐断层放疗和Radixact™系统。

产品概述 产品特点 规格参数 产品附件

强大的患者特定 QA
AAPM 任务组 218 推荐ArcCHECK 来满足 3D 测量要求。它测量并关联龙门架角度、叶端位置、绝对剂量和时间,以识别整个患者体积中任何潜在的误差源。

临床相关剂量和DVH QA
识别 TPS 和光束传递错误。只需单击一下,即可将测量的剂量点与计划的剂量点进行比较。查看各个控制点和用户定义的全弧或子弧形截面,以深入了解通过、低剂量和高剂量结果。

MLC
 模式

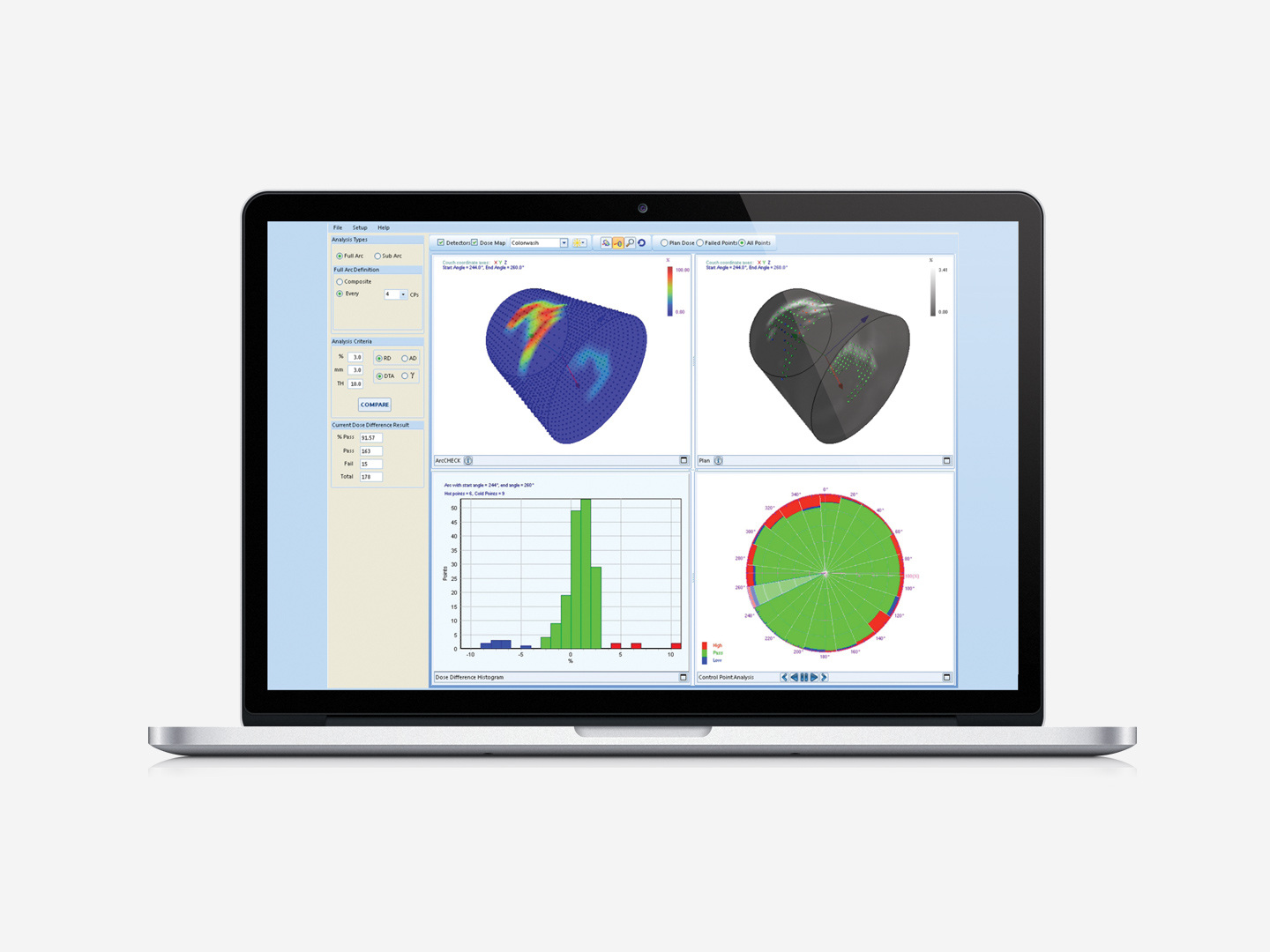

机器 QA 通过评估计划和交付的 MLC 模式之间的差异并识别可能需要维修的叶子,进一步利用 ArcCHECK 进行机器 QA测试。

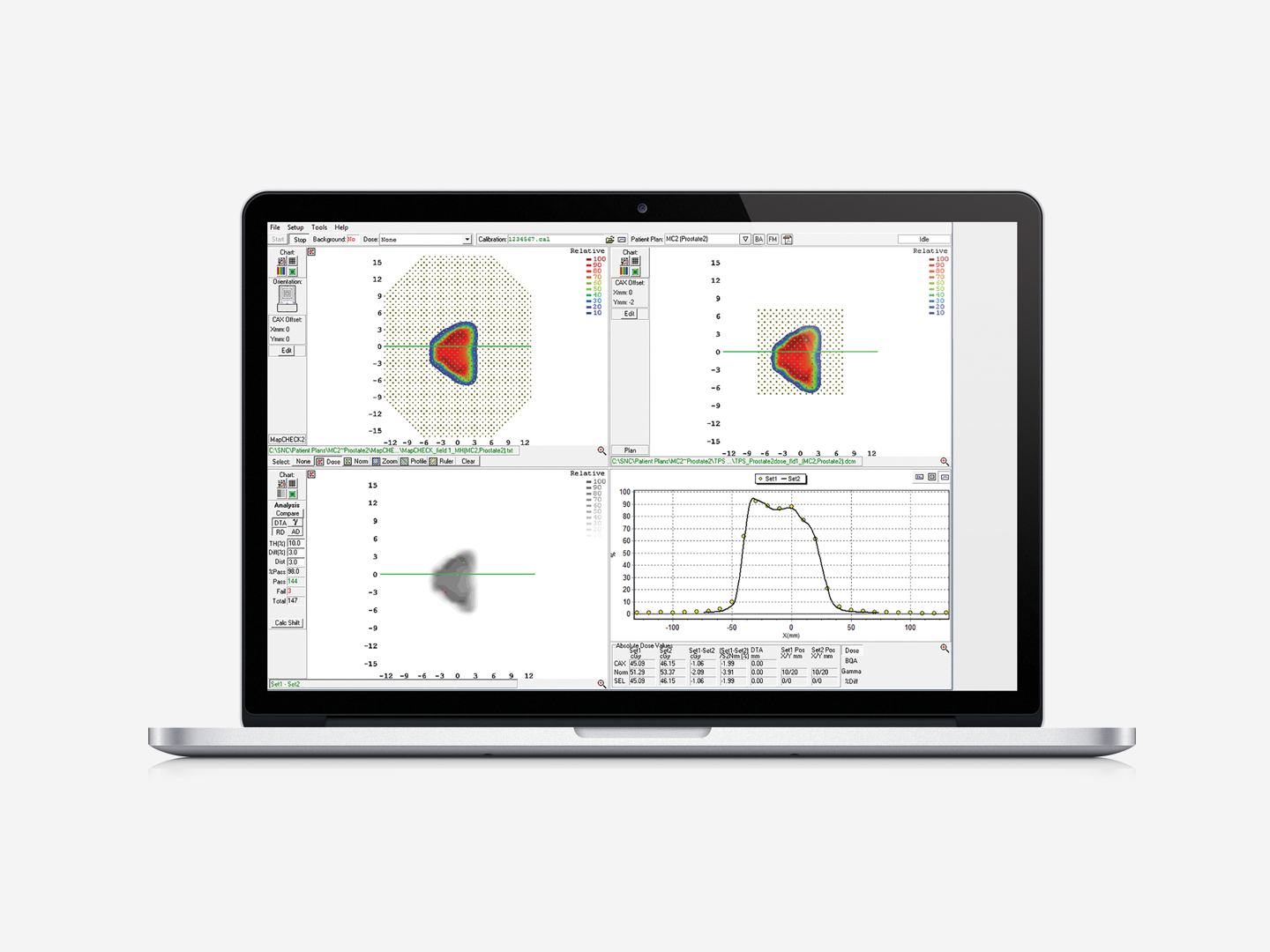

SNC Patient 软件将测量的 ArcCHECK 剂量点与计划的剂量点进行比较。使用一致性距离 DTA)、伽玛和梯度补偿比较归一化数据或绝对剂量数据。



可以分析单个控制点和用户定义的圆弧截面,以查找全圆弧或子圆弧。360°呈现了定义的控制点范围和子弧的通过、低剂量和高剂量摘要。

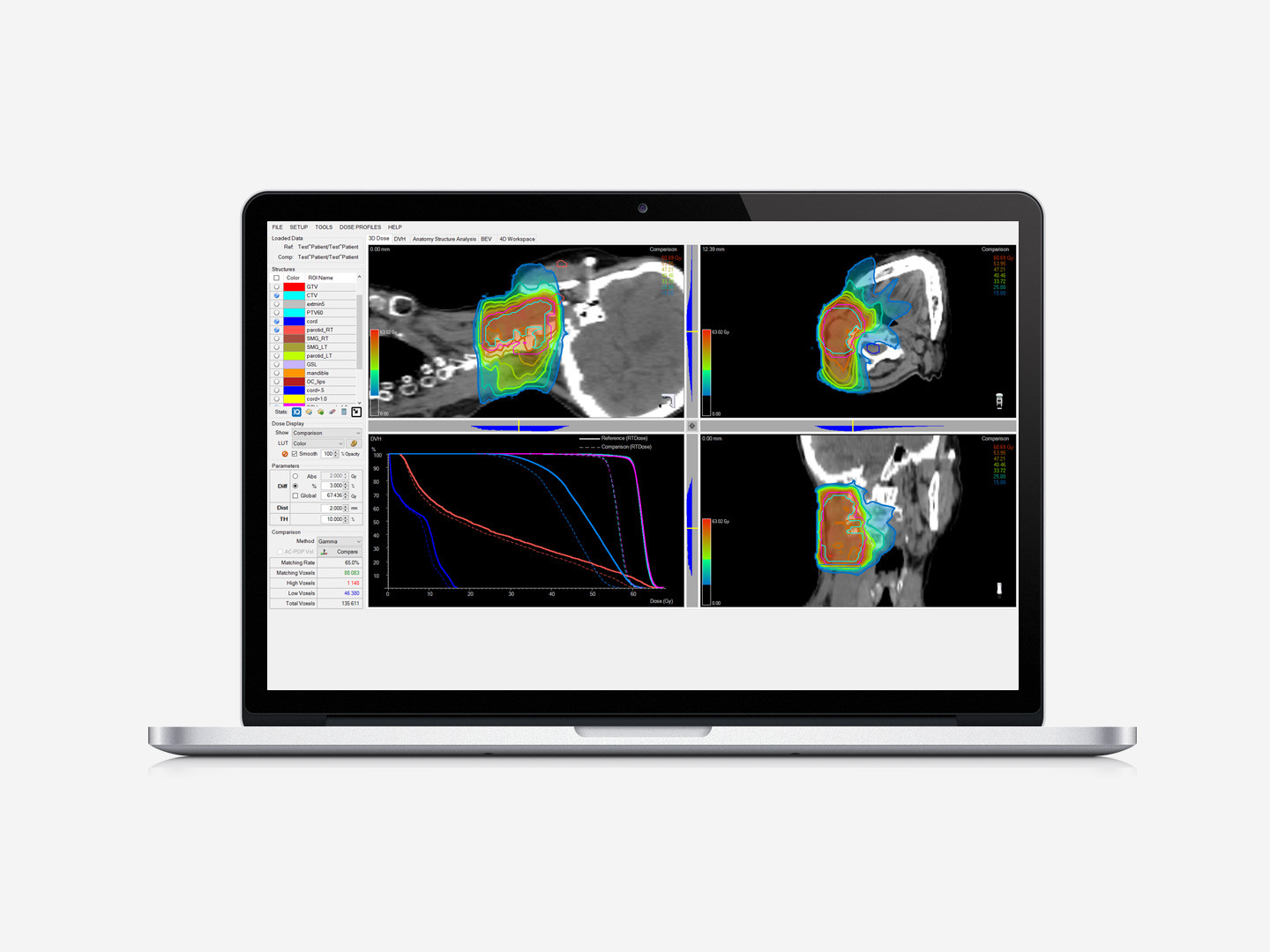

3DVH 软件允许完全独立的全密度 3D QA 支持光束模型调整。从长远来看,在前期配置上投入少量时间,可以节省宝贵的时间。

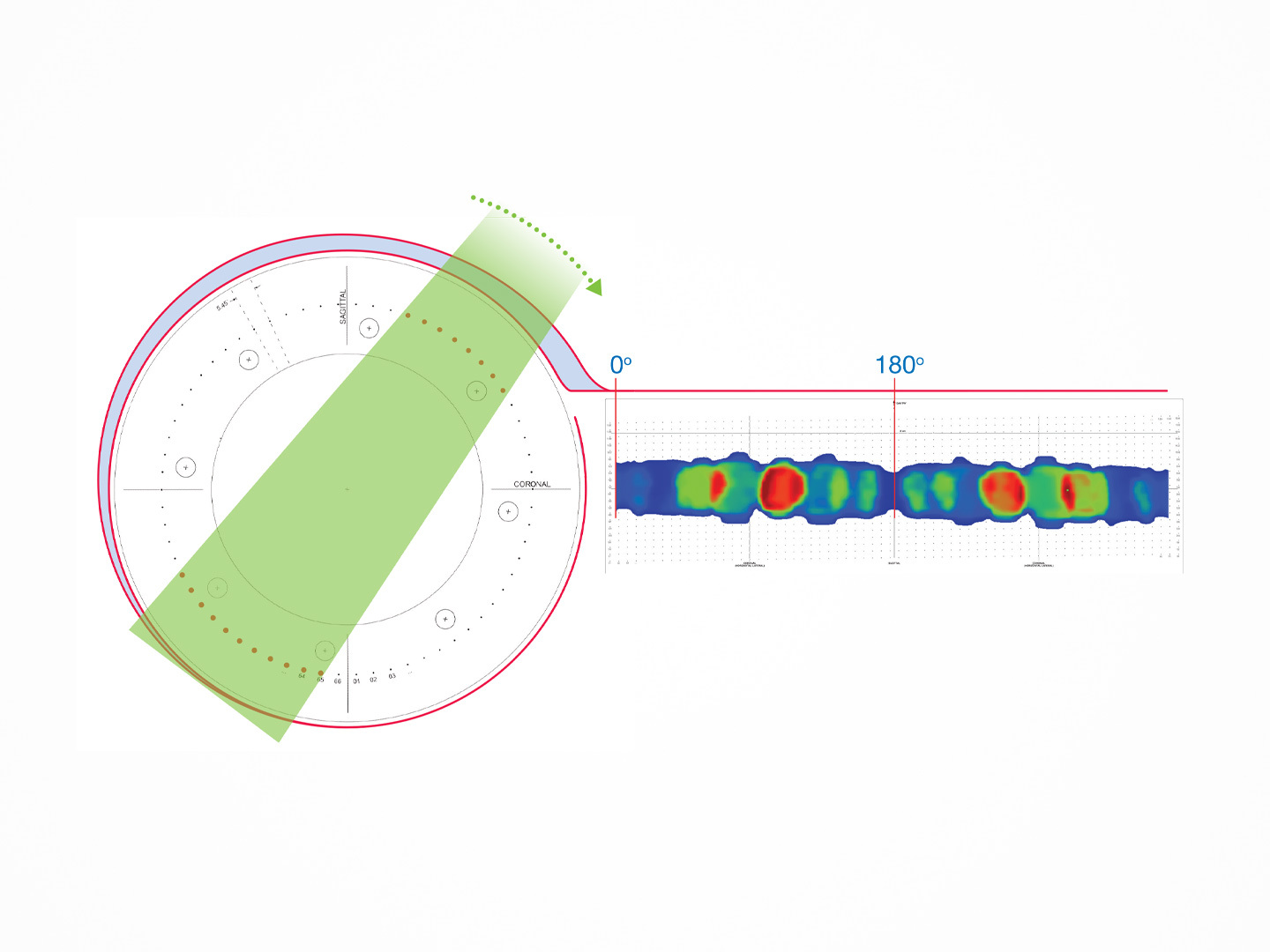

通过利用ArcCHECK的一致 BEV 进行所有龙门架角度、密集的探测器网格、虚拟倾角仪和多弧控制点分析,全面了解治疗过程。








黄金标准
ArcCHECK提供有关计划交付的真实数据和对潜在错误的见解。它的广泛采用归功于:

  • 具有 1,386 个 SunPoint 二极管探测器的螺旋探测器网格,可提高光束眼视图 (BEV) 数据密度®

  • 使用虚拟倾角仪™进行精确到 ±0.5° 的角度校正

  • 所有龙门架角度的 BEV 一致,可测量多个深度的入口和出口剂量,并指示高剂量或低剂量水平的潜在输送和 TPS 建模误差

  • 实时静电计,可测量每个脉冲,以及复合电弧和子电弧


灵活的内部剂量测量,实现更严格的质量保证

  • 组织等效插入物支持异质性测试:

    • 插入物包括:大脑、乳房、骨骼、肝脏、肺、肌肉、脂肪、钛和水/空气

  • MultiPlug™ 接受离子室、立体定向检测器和薄膜,用于 25 个独特位置中的任何一个进行内点测量

  • CavityPlug 插件提供简化的等中心剂量测量,没有 MultiPlug™ 的薄膜和组织等效插件功能


SunCHECK 集成®
通过从 ArcCHECK 到
SunCHECK 平台的直接连接:

  • 通过单一平台利用基于阵列的高级无幻影 3D 治疗前 QA,提高临床信心

  • 捕获和存储结果,包括绝对剂量校准、阵列校准数据以及复合结果和每束传输的测量结果


设备规格

检测器类型

SunPoint 二极管探测器®

探测器数量

1,386

检测器间距 (cm)

1.0、0.7 cm 光束视图,0.5 cm,带合并功能

阵列直径 (cm)

21.0

阵列直径 (cm)

21.0

水当量固有堆积物 (g/cm2)

3.3

探测器物理深度 (cm)

2.9

阵列几何形状

螺旋网格 (HeliGrid) 1 cm 偏移量

模体材质

PMMA(亚克力)

有效检测器面积 (mm2)

0.64

检测器灵敏度 (nC/Gy)

32.0

最大剂量/脉冲 (Gy)

0.003

探测器稳定性

0.5% / kGy 在 6 MV 时

剂量率依赖性

± 1%

更新频率(毫秒)

50

连接电缆数量

单根电源线/数据线

尺寸(cm2)

约27.0 x 43.0

重量 (kg)

15.4

运输选项

18寸宽手推车,设计为放在沙发上后可滑走;与 MR 不兼容

推荐系统规格(SNC Patient、3DVH)

操作系统

Windows 10 专业版 64 位

中央处理器

推荐 2.4 GHz 或更高,多核(2 个或更多内核)

RAM内存

建议 8 GB 或更大

硬盘空间

建议 5 GB 或更大

兼容性

FFF系列

是的

MR

是 (ArcCHECK-MR®)

瓦里安和医科达 C 型臂直线加速器、瓦里安医疗系统 Halcyon™ 系统、Ethos™ Therapy 和 Accuray 的 TomoTherapy 和 Radixact™ 系统®®

是的

SunCheck的

SunCHECK Patient 中的直接设备连接


包含多种选配:

均匀中心插件:CavityPlug 插件提供简化的等中心剂量测量,没有 MultiPlug™ 的薄膜和组织等效插件功能。

非均匀中心插件:MultiPlug™ 接受离子室、立体定向检测器和薄膜,用于 25 个独特位置中的任何一个进行内点测量。

组织等效插棒包含:大脑、乳房、骨骼、肝脏、肺、肌肉、脂肪、钛和水/空气可选。

3DVH分析软件等。
